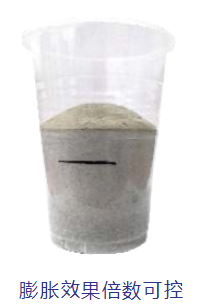

一、封孔材料用途  該封孔材料具有致密、粘合、強度高等特性，有效的將封孔材料與鉆孔壁之間形成致密高度結合體，填堵裂隙，解決了井下鉆孔密封抽采瓦斯的主要技術(shù)難題，本注漿封孔料配套本公司研發(fā)的注漿封孔器同步使用。  二、封孔材料特點(diǎn)  1、凝結速度快，注漿后一小時(shí)即可進(jìn)行瓦斯抽采。  2、封孔材料凝結后抗壓強度高，保證鉆孔封堵長(cháng)期效果。  3、具有良好的滲透性和可塑性，可使封孔材料進(jìn)入鉆孔壁裂隙。  4、膨脹性能高，可使鉆孔壁面與封孔材料之間結合緊密，有效保證了瓦斯抽采濃度的持續平穩。性能指標序號項目參數值1初凝15-30分鐘2終凝40-60分鐘3膨脹尺寸的穩定性永久穩定性4抗壓強度25Mpsa5抗折強度2 .45Mpa6膨脹率倍數可控7水灰比0 .5:0 .9與傳統工藝相比的優(yōu)越性封孔注漿材料的主要功能是材料本身具有致密性，同時(shí)封孔注漿材料與鉆孔壁面之間能形成致密結合體，封堵裂隙。目前，瓦斯抽采鉆孔主要采用聚氨酯封孔、水泥漿封孔或孔口采用聚氨酯封孔段采用水泥漿的復合封孔。聚氨酯是有機材料，有機材料與鉆孔壁面巖石(無(wú)機材料)之間存在界面問(wèn)題，難以致密結合，會(huì )導致后期密封不嚴。實(shí)際也證明，聚氨酯封孔前期抽采瓦斯濃度比較高，但是經(jīng)歷一段時(shí)間后，瓦斯濃度下降很快。水泥漿凝固后，存在收縮，會(huì )產(chǎn)生微裂隙，后期封孔質(zhì)量也會(huì )下降。在充分考慮到鉆孔密封原理，  封孔材料和鉆孔在應力作用下隨時(shí)間變化關(guān)系的基礎上，我公司研制了高密度 、微膨脹 、無(wú)機封孔材料，鉆孔在應力作用下，發(fā)生微小變形，此時(shí)主要表現為塑性 ，會(huì )與鉆孔發(fā)生同步變形而免受破壞，利于后期封孔質(zhì)量的提高。
